概述
LW5系列萬能轉換開關適用于交流50Hz,電壓至500V及直流電壓440V的電路中,作電氣控制線路轉換之用和電壓380V,5.5KW及以下的三相鼠籠型異步電動機的直接控制之用。
產品符合GB14048.5標準。
型號及含義

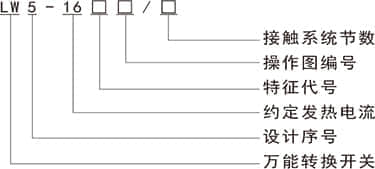

主令控制用轉換開關的型號及含義

注:操作方式和操動器位置組分合見表1;
直接控制5.5kW三相鼠籠異步電動機用轉換開關型號及含義;

主要技術參數
1、開啟式轉換開關的約定發熱電流為16A。防護式僅供可逆轉換開關LW5-16/5.5N3,其約定封閉發熱電流為16A,外殼防護等級為IP40。
2、轉換開關的額定絕緣電壓為500V。

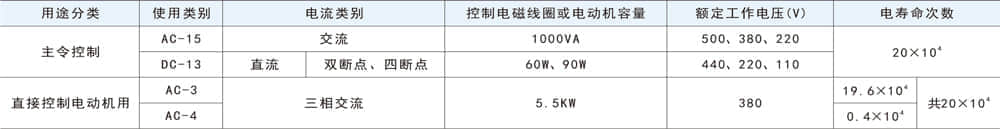

3、轉換開關的額定工作電壓(Ue)和額定工作電流(Ie)對應如下:
a、主令控制用轉換開關的額定工作電壓(Ue)和額定工作電流(Ie)對應關系
b、直接控制5.5KW三相籠型異步電動機轉換開關的額定工作電壓為380V額定工作電流為12A。
c、屬于同一轉換開關的各雙斷點觸頭組在電氣上是分開的,因此每一雙斷點觸頭組能控制一條獨立的電氣回路。
d、轉換開關的電壽命20×10 次以上,機械壽命100×10 次以上。


-
