DZ47N-40 相線+中性線斷路器
DZ47N-40系列小型斷路器(以下簡稱斷路器)主要適用于交流 50Hz、額定電壓至 230V、額定工作電流至 40A 的線路中,用來對建筑物及類似場所電力線路設施和電氣設備進行過載和短路保護,亦可用于不頻繁的通斷操作。
極數

概述




DZ47N-40系列小型斷路器(以下簡稱斷路器)主要適用于交流 50Hz、額定電壓至 230V、額定工作電流至 40A 的線路中,用來對建筑物及類似場所電力線路設施和電氣設備進行過載和短路保護,亦可用于不頻繁的通斷操作。

該斷路器符合GB/T 10963.1《電氣附件 家用及類似場所用過電流保護斷路器 第1部分:用于交流的斷路器》等標準的要求。



正常工作條件




1、周圍空氣溫度上限值不超過+70℃,下限值不低于-35℃,24h 內平均值不超過+35℃,斷路器的基準溫度為+30℃,當環境溫度發生變化時,其額定電流值需進行修正,修正系數。

2、安裝地點的海拔不超過 2000m。

3、安裝地點的大氣相對濕度在周圍最高溫度+40℃時不超過 50%,在較低溫度下可以有較高的相對濕度,最濕月的平均最大相對濕度不超過 90%,同時該月的月平均溫度不超過+25℃,對由于溫度變化偶爾發生在產品上的凝露情況必須采取措施。

4、污染等級 2 級。

5、安裝類別Ⅱ、Ⅲ級。

6、斷路器采用 TH35-7.5 標準安裝軌安裝。

7、斷路器一般應垂直安裝,手柄向上為接通電源位置。

8、斷路器安裝處應無顯著沖擊和振動。

9、帶有 N 極產品,接線時,必須把零線接在帶有 N 極標識的極。

10、斷路器在使用和貯存、運輸過程中,均不得跌落和受雨水侵襲。

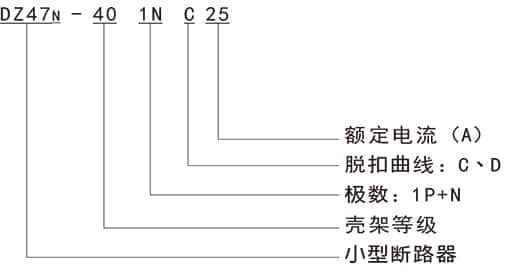

型號及其含義







主要技術參數

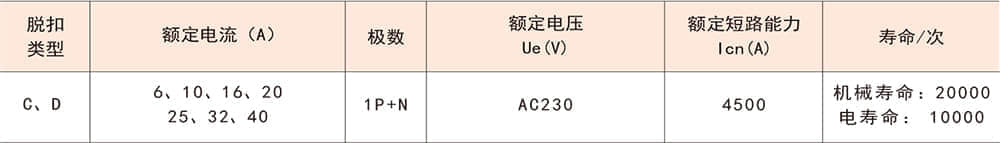

斷路器主要技術參數

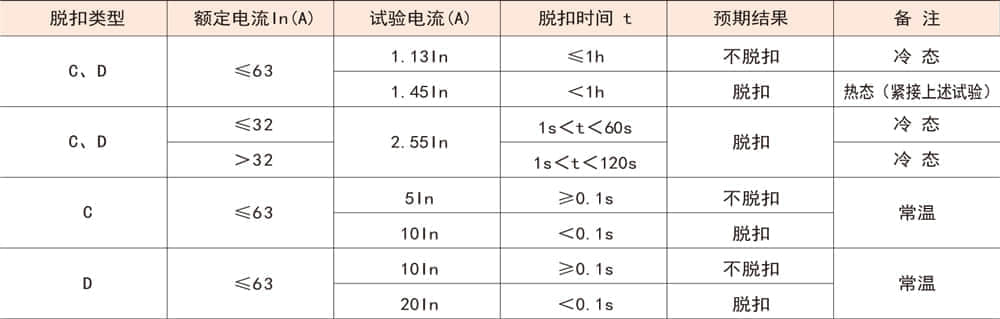

斷路器的過電流保護特性見


說明:表中熱脫扣動作特性是在 30℃~35℃溫度下,按表 3 對應的導線連接,得到預期的結果。
