概述

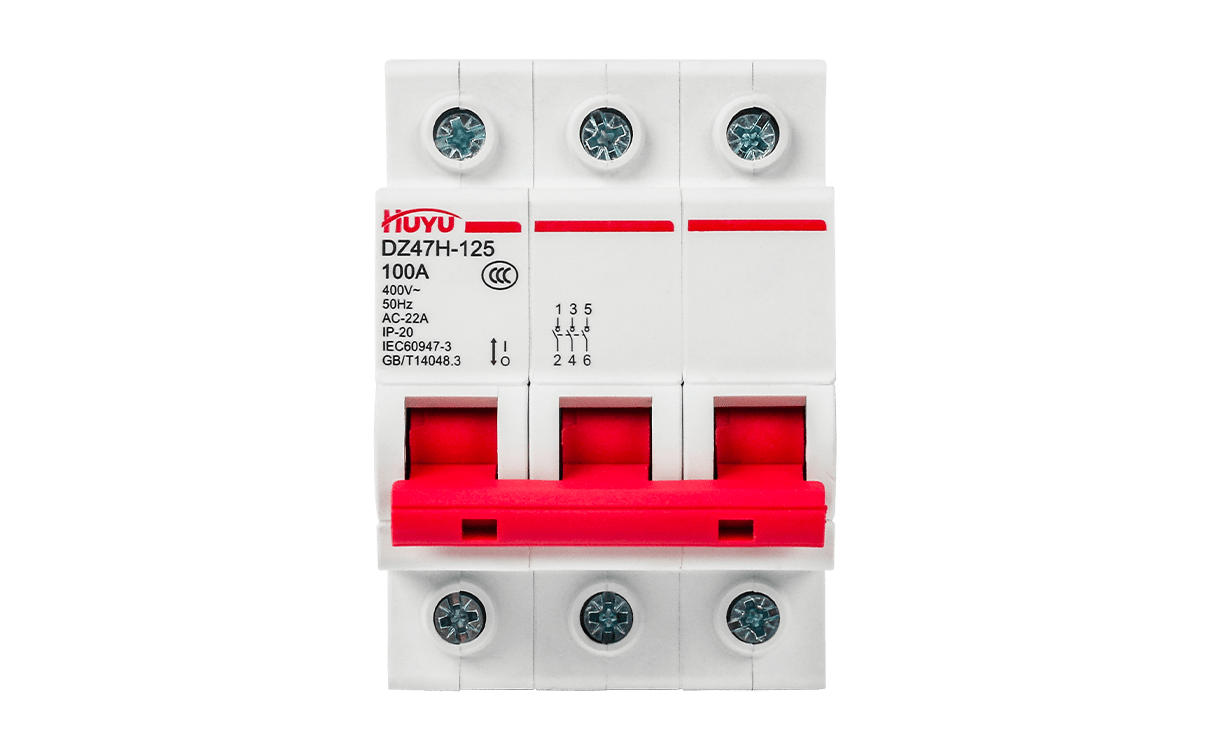

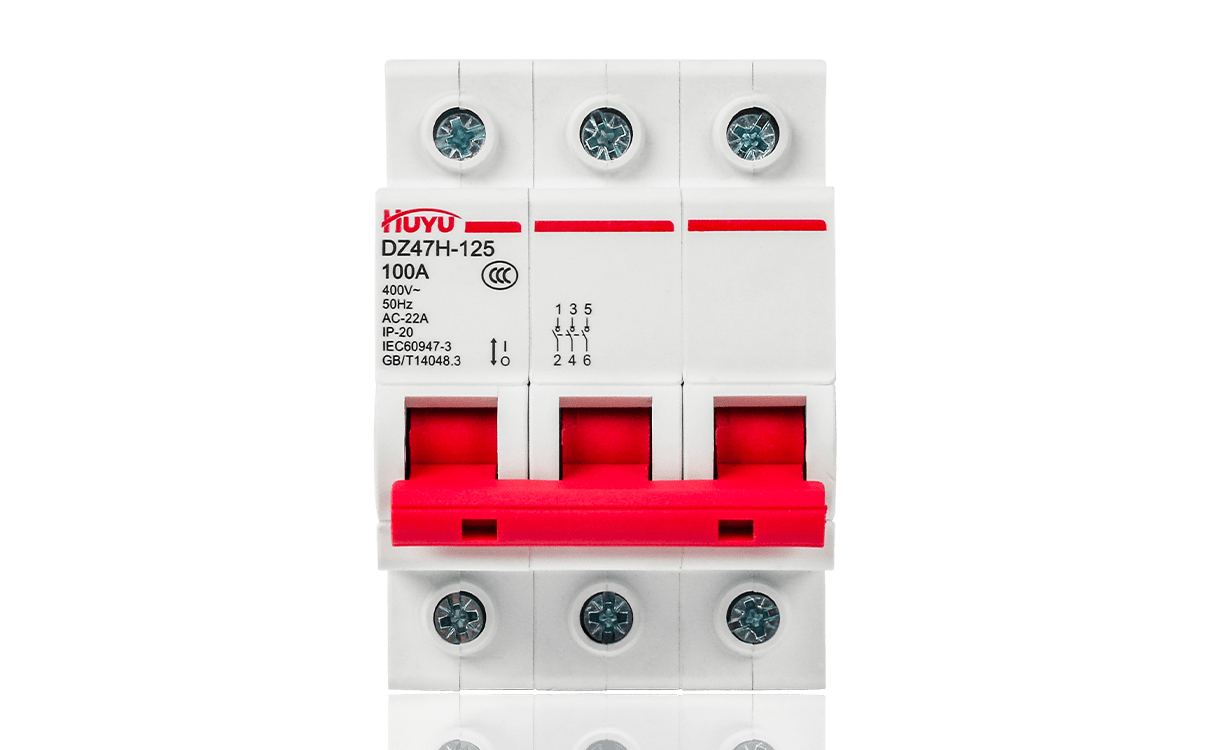

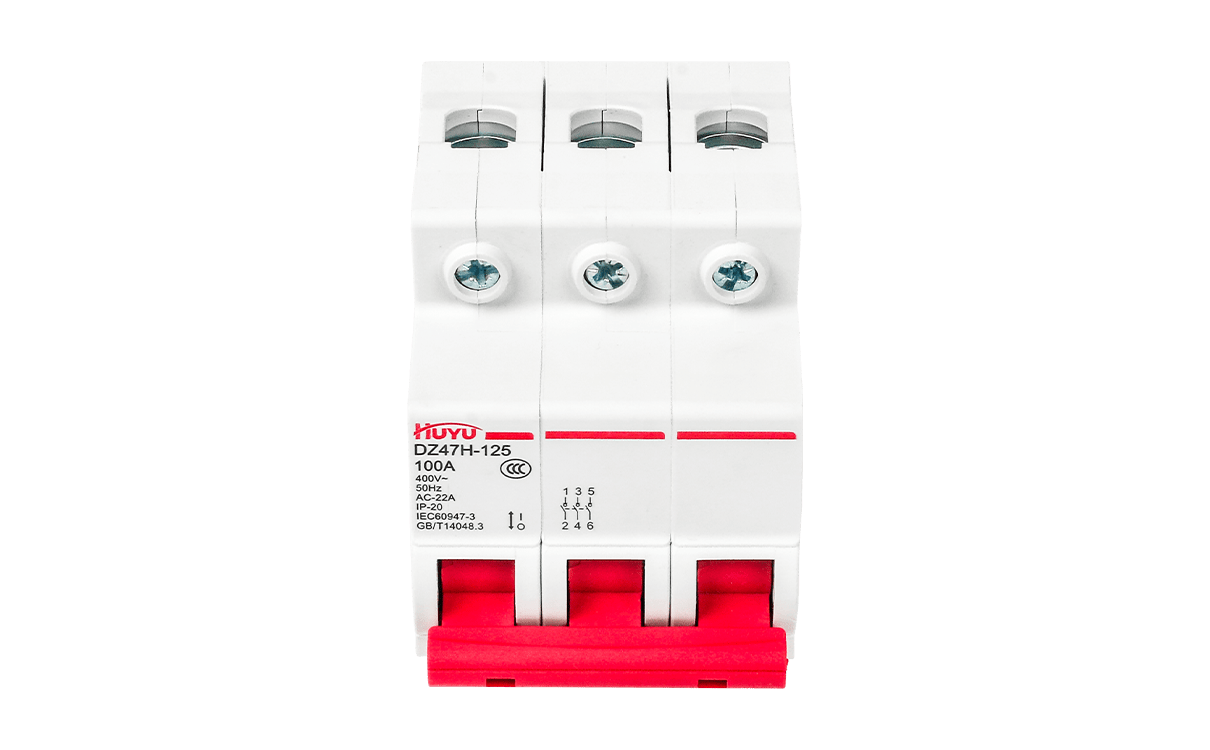

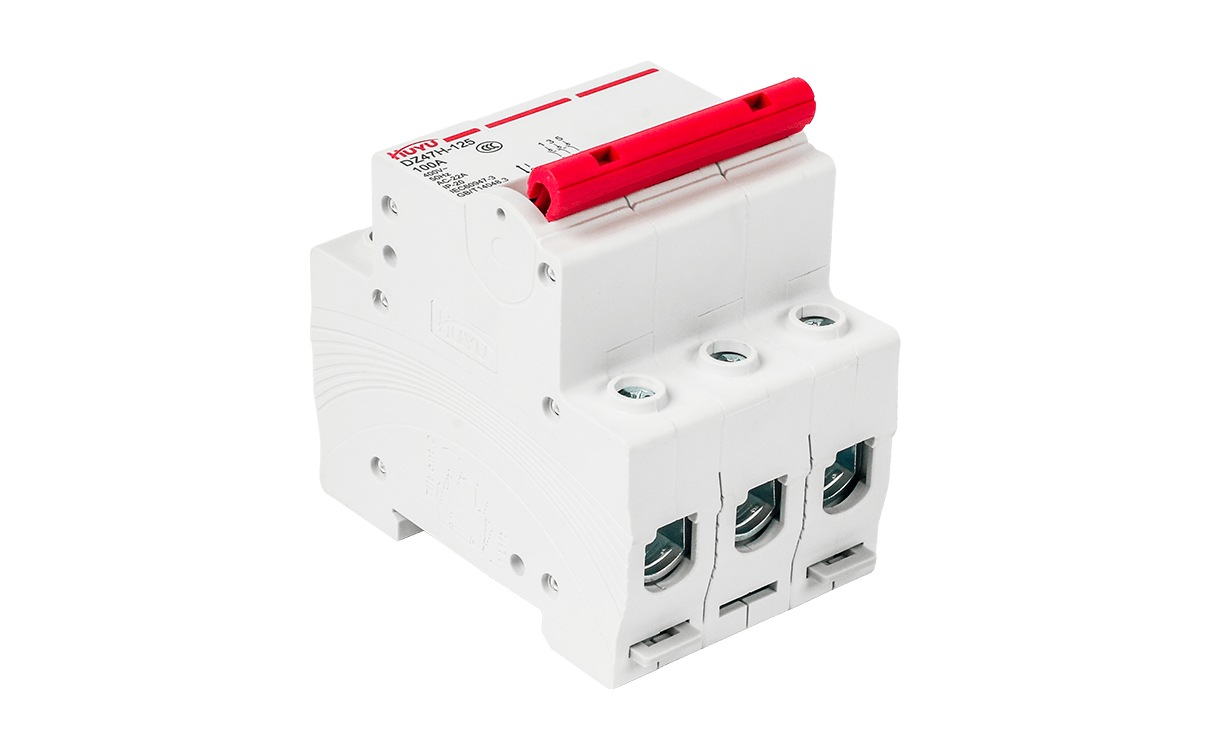

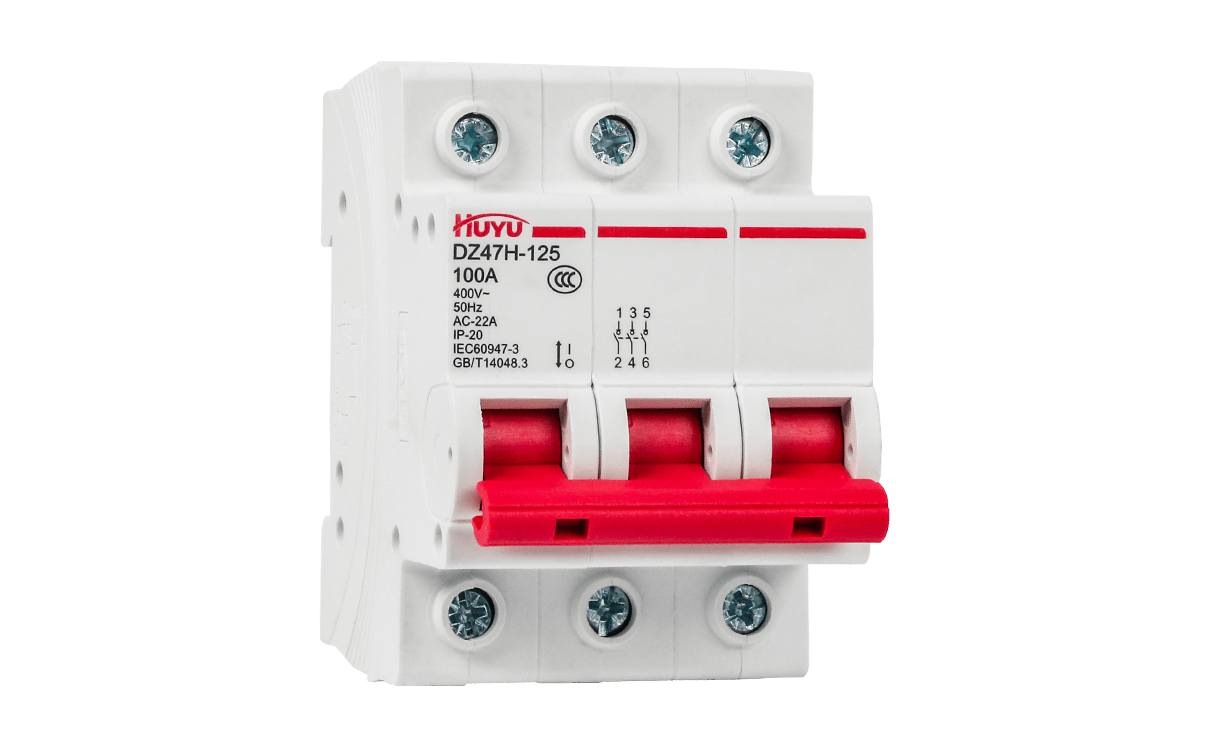

DZ47H-125系列隔離開關主要適用于交流50Hz，額定電壓至415V，額定電流至125A的配電線路中作為終端組合電器中的總開關作隔離之用，也可用來不頻繁接通和分?jǐn)嚯娐罚瑥V泛應用于工礦企業、高層建筑、商業及家庭等場所。
該系列產品符合IEC60947-3、GB/T14048.3-2017《低壓開關設備和控制設備 第 3 部分：開關、隔離器、隔離開關以及熔斷器組合電器》等標準的要求。
正常工作條件
1、周?chē)諝鉁囟壬舷拗挡怀^(guò)+40℃，下限值為-5℃，且 24h 內平均溫度不超過+35℃。
2、安裝地點的海拔不超過2000m。
3、最高溫度為+40℃時，空氣的相對濕度不超過50% ，在較低溫度下可以允許有較高的相對濕度，如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施。
4、污染等級2。
5、安裝類別為Ⅱ、Ⅲ。

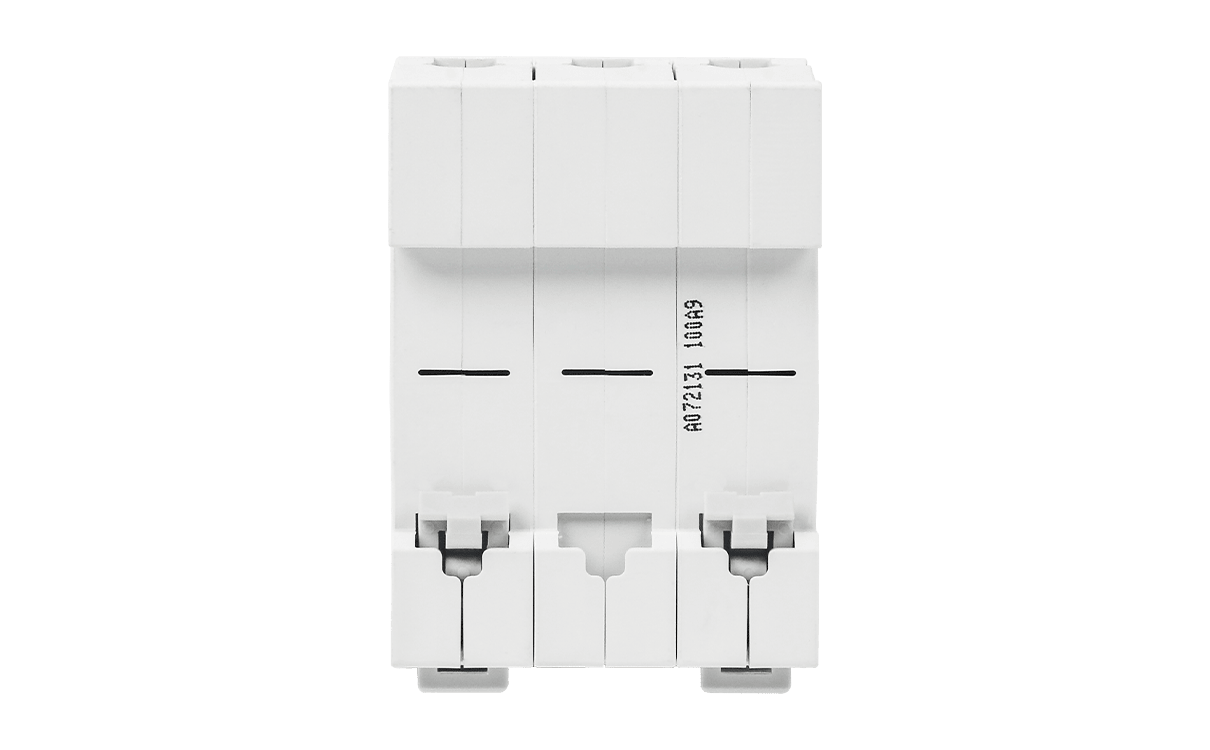

6、采用35mm標準導軌安裝。
7、隔離開關一般應垂直安裝，手柄向上為接通電流位置。
8、安裝處應無顯著沖擊和振動。
9、額定工作制：不間斷工作制
型號及含義
1、型號與含義
主要技術參數
1、額 定 電 壓 Ue： 50Hz， AC220V/230V/240V（1P）、 AC230V（2P）、 AC380V/400V/415V （2P、3P、4P）。
2、額定工作電流Ie：20A、25A、32A、40A、50A、63A、80A、100A、125A。
3、極數：1P、2P、3P、4P。
4、額定短時耐受電流Icw：1.5kA（有效值），t=1s。
5、額定短路接通能力Icm：2.5kA（峰值）。
6、額定沖擊耐受電壓：6kV。
7、額定絕緣電壓：500V。
8、壽命：操作循環次數為8500次，有載為3000次；操作頻率為120次/h。
9、使用類別：AC-22A、AC-21B。
10、防護等級：IP20。
