概述

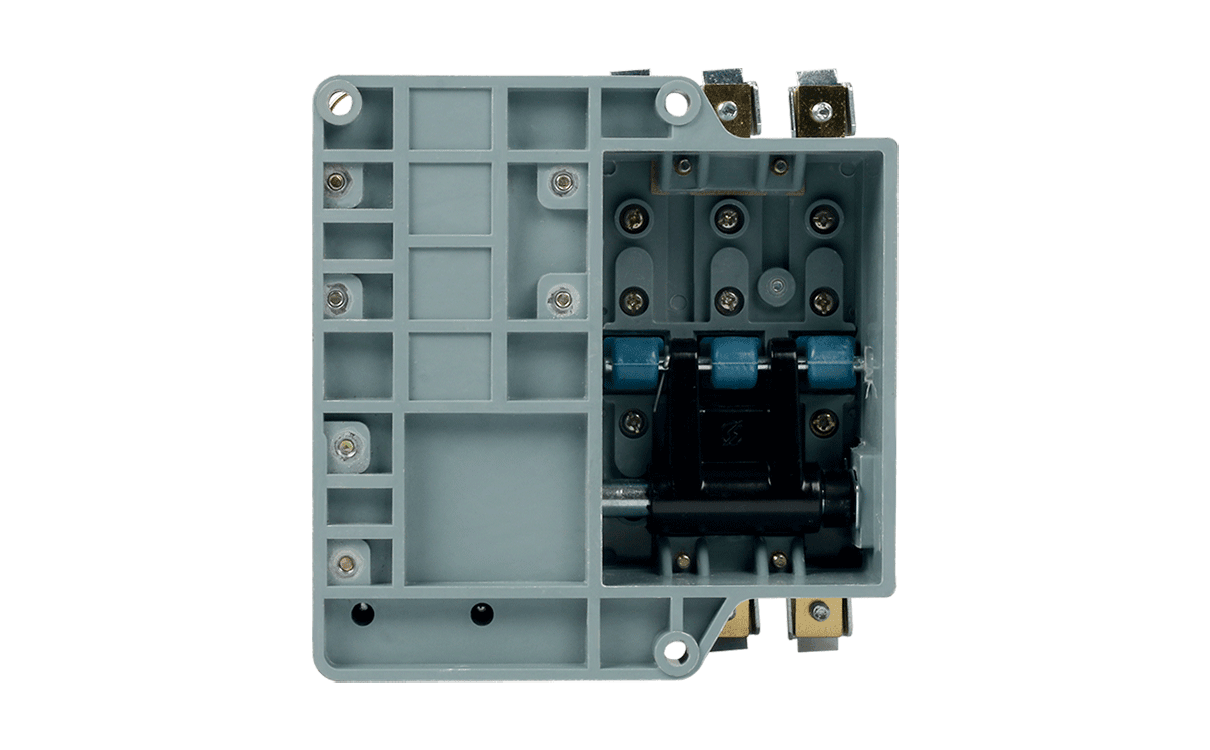

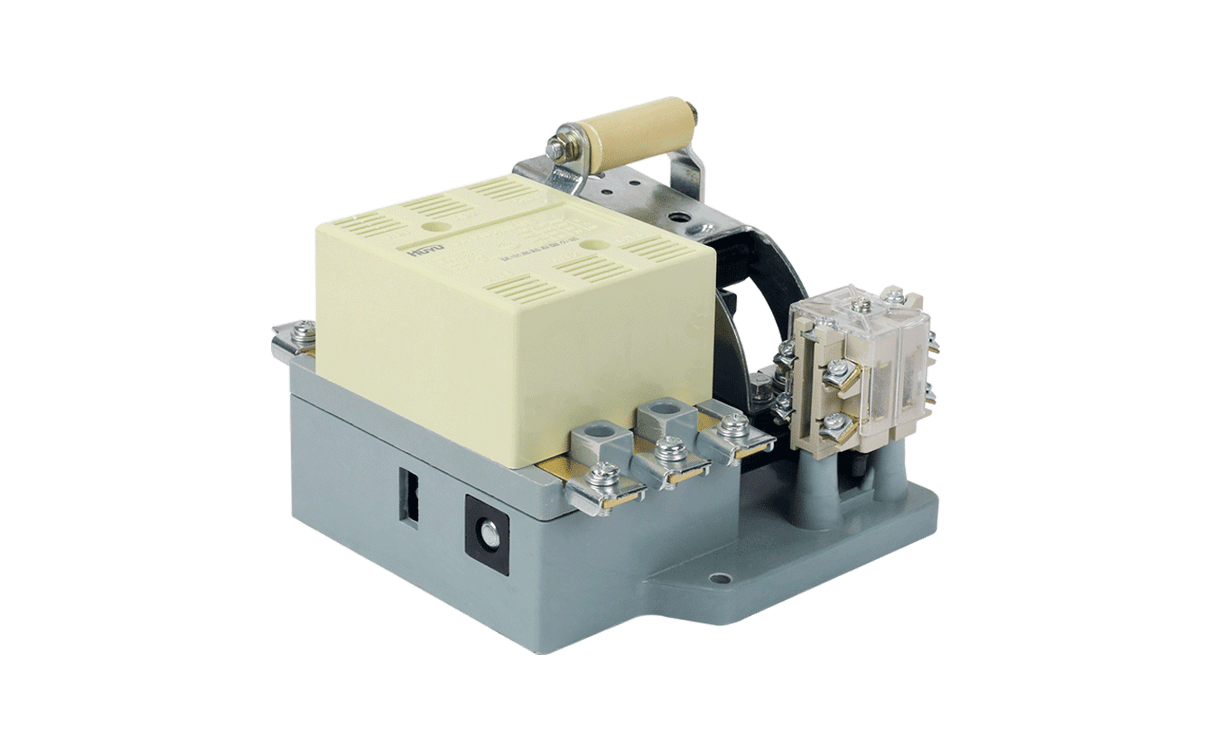

CJT1系列交流接觸器適用于交流50Hz(60Hz),額定電壓至380V,電流至150A的電力線路中,供遠距離接通和分?jǐn)嗑€路之用,并可以與適當?shù)臒崂^電器或電子式保護裝置組合成電動機 起動器,以保護可能發生過載的電路。
本產品符合GB14048.4、IEC60947-4-1標準。
正常工作條件
1、周?chē)諝鉁囟葹椋?5℃~+40℃。24小時內其平均值不超過+35℃。
2、海拔:不超過2000m。
3、大氣條件:安裝地點的空氣相對濕度在+40℃時不超過50%,在較低溫度下可允許有較高的相對濕度,例如20℃時達90%,對由于濕度變化偶爾產生的凝露應采取特殊措施。
4、污染等級:3級。
5、外殼防護等級:IP10(CJT1-10)、IP00(CJT1-20~150)。
6、安裝類別:Ⅲ類。
7、安裝條件:安裝面與垂直傾斜度不大于±5°。
8、沖擊振動:接觸器應安裝和使用在無顯著搖動,沖擊和振動的地方。
9、運輸、儲存:接觸器在運輸中不應受到劇烈的碰撞和振動,在運輸和儲存中均不得受到雨雪侵襲。接觸器適于在-25℃~+55℃之間,短時間(24h內)可達+70℃的溫度下運輸和儲存。
型號及含義

主要技術參數
1、線圈額定控制電源電壓Us為:交流(50Hz)36V、110V、127V、220V、380V,其它規格可與制造廠協商。
2、動作特性:吸合電壓為(85%~110%)Us,釋放電壓為(20%~75%)Us。
3、主要技術參數見表1。
4、接觸器吸引線圈消耗功率及能效等級見表2。
5、接觸器輔助觸頭參數見表3。
表 1、主要技術參數

表 2、接觸器吸引線圈消耗功率及能效等級

表 3、接觸器輔助觸頭參數

-
